Pro-face PFXSP-5600TPD 触摸屏
PFXSP5600TPD（显示）/ PFXSP5B40（盒装模块）的规格

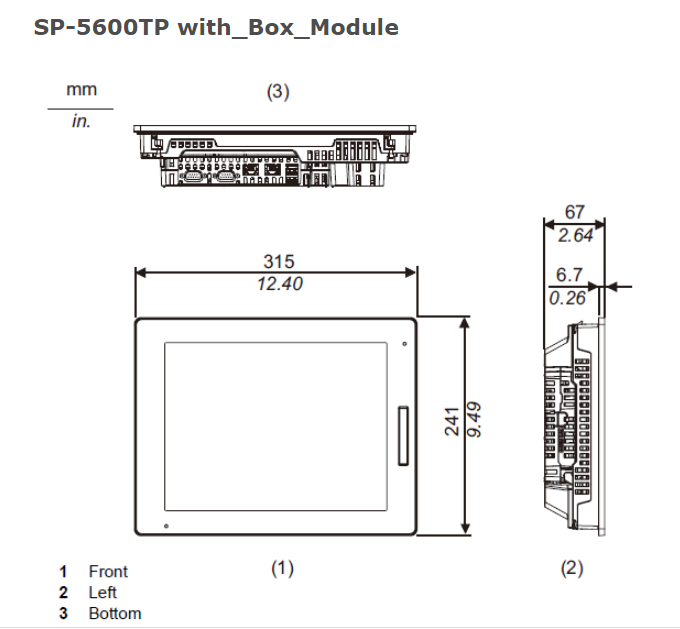

本产品的正面安装在坚固的面板中，已使用与规格中所示标准等效的条件进行了测试。为了获得尺寸公差，所有+ 1 / -0毫米（+ 0.04 / -0英寸）和R角度均低于R3（R0.12英寸）。即使安装壁厚在“面板切割尺寸”的建议范围内，根据墙壁的材料，尺寸以及本产品和其他设备的安装位置，安装壁也会翘曲。为防止翘曲，可能需要加固安装表面。盒装模块和显示模块的组合单元的重量等于模块的重量之和。
示类型 TFT彩色液晶屏
显示屏尺寸 12.1”
解析度 1,024 x 768像素（XGA）
自动缩放 是的
有效显示区域 W245.76 x H184.32毫米
（W9.68 x H7.26英寸）
显示颜色 1600万种颜色
有关“显示颜色”的详细信息，请参阅屏幕编辑软件的手册。
背光灯 白色LED
（用户不可更换。需要更换时，请联系当地的经销商。）
背光灯使用寿命 50,000小时或更长时间（在25°C [77°F]下连续运行，
然后背光亮度降低到50％
亮度控制 0 ... 100（通过触摸屏或软件调整）
亮度感应器 是的
触控
面板 类型 电阻膜（模拟，多点触摸）
解析度 1,024 x 1,024
使用寿命 1百万次以上
电气规格
供电
电源 额定输入电压 12 ... 24伏直流电
输入电压限制 10.8 ... 28.8直流电压
电压下降 12 Vdc：1.25 ms或更小
24 Vdc：5 ms或更小
功耗
（主电源
[包括功率损耗]） 最大限度。56瓦
浪涌电流 30A以下
耐电压 1,000 Vac，20 mA持续1分钟（在充电和FG端子之间）
绝缘电阻 500 Vdc，10MΩ或更高（在充电和FG端子之间）
安全标准
物理
环境 周围
空气温度 0 ... 60°C（32 ... 140°F）
储存温度 -20 ... 60°C（-4 ... 140°F）
周围空气和
储存湿度 10％... 90％RH（非冷凝，湿球温度
39°C [102.2°F]或更低）
灰尘 0.1 mg / m3（10-7 oz / ft3）或更低（非导电水平）
污染度 用于2级污染环境
腐蚀性气体 不含腐蚀性气体
大气压
（工作海拔） 800 ... 1,114 hPa（2,000 m [6,561 ft]或更低）
机械
环境 振动
阻力 符合IEC / EN 61131-2的
5 ... 9 Hz单振幅3.5毫米（0.14英寸）
9 ... 150 Hz固定加速度：9.8 m / s 2个
X，Y，Z方向10个周期（约100分钟） ）
抗冲击 符合IEC / EN 61131-2
147 m / s2，X，Y，Z方向3次
电气
环境 噪音抗扰度 噪声电压：1,000 Vp-p
脉冲持续时间：1μs
上升时间：1 ns
（通过噪声模拟器）
静电
放电抗扰度 接触放电方法：6 kV（IEC / EN 61000-4-2 3级）注意：使用本产品的任何选件时，请确保检查规格以了解可能适用于本产品的任何特殊情况或注意事项。
