BRAUN E16521D.2；E16224D；E16225D；E16521D.3
单通道保护系统可将安全要求提高到 SIL2
我们为客户提供各种保护系统，用于监控电机、泵和小型涡轮机。可以实施这些系统以监测任何需要的转速值，包括静止。这些单通道监视器可以提供 1oo1、1oo2 或 2oo2 架构。
对于单通道处理 (1oo1)，安全规定完全由设备配置决定。因此，使用具有集成似然性控制的传感器监控是必不可少的。在这种情况下，不提供冗余。如果检测到故障，整个系统将立即关闭。
对于两个通道系统，可以根据要求选择实现方式。原则上，这两个设备并行但独立运行。报警指示可通过其状态信号输出的联动实现。
对于 1oo2 处理，我们有系统冗余，通过比较诊断增强了安全性。在故障检测的情况下，整个系统将被关闭。
通过 2oo2 处理，我们仍然有系统冗余，但具有增强的可用性。只有当两个系统都出现故障时，整个系统才会关闭。
E16 显示器产品矩阵（概述）
模型 SIL2 信号输入 正向/反向 模拟输出 作为 DPST 继电器的安全输出 作为 SPST 继电器的警报输出 作为 PhotoMOS 继电器的警报输出 数据接口
E16521D.1 ● 1 (A5S) ● 1 1 2 USB 2.0*
E16521D.2 ● 1 (欧共体) ● 1 1 2 USB 2.0*
E16521D.3 ● 1（主控处理器） ● 1 1 2 USB 2.0*
E16225D ● 1 (A5S) ● ● 1 3 PROFIBUS/
RS232*
E16224D ● 2 (A5S) ● 1 3 PROFIBUS/
*RS232 和 USB 2.0 仅用于参数设置
E16 系列显示器
画廊

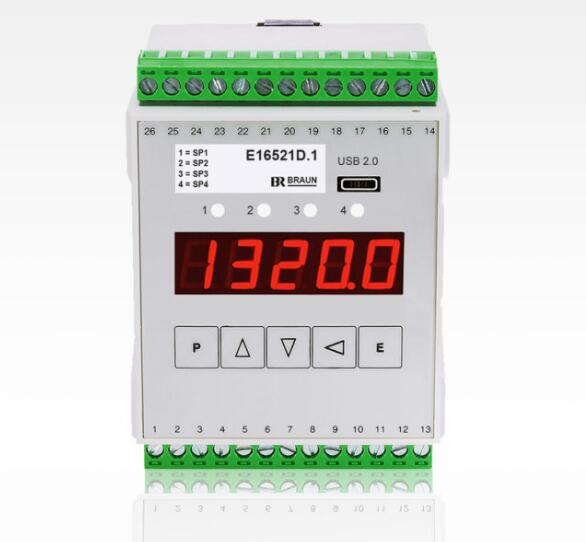

E16521D.1
单通道速度监视器 E16521D.1 可将安全要求提高到 SIL2
例子：
E16521D.1：BRAUN A5S…传感器的标准版本
E16521D.1-G：带现场安装外壳的版本
带透明盖
带有传感器监控和自检功能的监控器，带有真实性检查
5位红色LED显示
频率范围 0 Hz...50 kHz
BRAUN A5S... 传感器的信号输入
1 个模拟输出 0/4...20 mA
1 个安全输出作为 DPST 继电器
3 个报警输出，一个作为 SPST 继电器，两个作为 PhotoMOS 继电器
方波脉冲输出
USB 2.0 数据接口
在整个生命周期内免维护，从而最大限度地降低 TCO
两台监视器，适当配置其安全输出连接在一起，可以提供具有 1oo2 或 2oo2 冗余的保护系统
使用 1oo2 架构提高安全性
2oo2 架构的最大可用性
通用电源范围 20…265 Vuc
符合 SIL2 / IEC 61508:2010
可选配件 IS-RS232-E16：带有接口软件的数据棒，用于编程参数
L3D07：插入式适配器电缆，带有 USB-C 插头（公）到设备和 USB-A 插头（公）到 PC
L3D08：插入式转接线，带双面USB-C插头（公）
E16521D.2
单通道速度监视器 E16521D.2 可将安全要求提高到 SIL2带有传感器监控和自检功能的监控器，带有真实性检查5位红色LED显示频率范围 0 Hz...50 kHz涡流传感器 (EC) 的信号输入1 个模拟输出 0/4...20 mA1 个安全输出作为 DPST 继电器3 个报警输出，一个作为 SPST 继电器，两个作为 PhotoMOS 继电器方波脉冲输出USB 2.0 数据接口在整个生命周期内免维护，从而最大限度地降低 TCO两台监视器，适当配置其安全输出连接在一起，可以提供具有 1oo2 或 2oo2 冗余的保护系统使用 1oo2 架构提高安全性2oo2 架构的最大可用性通用电源范围 20…265 Vuc符合 SIL2 / IEC 61508:2010
E16521D.2：涡流传感器 (EC) 的标准版本
E16521D.2U1：带有 18 ... 40 Vuc 电源的特殊版本
E16521D.2-G：带现场安装外壳的版本
E16521D.3
单通道速度监视器 E16521D.3 可将安全要求提高到 SIL2带有传感器监控和自检功能的监控器，带有真实性检查5位红色LED显示频率范围 0 Hz...50 kHz磁性拾取传感器 (MPU) 的信号输入1 个模拟输出 0/4...20 mA1 个安全输出作为 DPST 继电器3 个报警输出，一个作为 SPST 继电器，两个作为 PhotoMOS 继电器方波脉冲输出USB 2.0 数据接口在整个生命周期内免维护，从而最大限度地降低 TCO两台监视器，适当配置其安全输出连接在一起，可以提供具有 1oo2 或 2oo2 冗余的保护系统使用 1oo2 架构提高安全性2oo2 架构的最大可用性通用电源范围 20…265 Vuc符合 SIL2 / IEC 61508:2010
E16521D.3：磁性拾取传感器 (MPU) 的标准版本
E16521D.3-G：带现场安装外壳的版本
E16225D
单通道监视器系列 E16225D 用于速度测量 + 方向检测，并带有故障指示，可将安全要求提高到 SIL2带有传感器监控和自检功能的监控器，带有真实性检查5位红色LED显示频率范围 0 Hz...50 kHz带有速度和方向信号或两相位移速度信号的 BRAUN A5S 传感器的信号输入1 个模拟输出 0/4...20 mA1 个安全输出作为 DPST 继电器3 个通过继电器触点的报警输出PROFIBUS / RS232 数据接口在整个生命周期内免维护，从而最大限度地降低 TCO通用电源范围 20…265 Vuc符合 SIL2 / IEC 61508:2010
E16225D.U1：电源电压 18…40 Vuc
E16225D.U3：电源电压 20…265 Vuc
E16225D.U3M：电源电压 20…265 Vuc，
提高温度范围 (-25 ... + 65 °C)
E16225D.U3-G：电源电压 20…265 Vuc，
带透明盖的现场安装外壳
E16225D.U3M-G：电源电压 20…265 Vuc，
增加温度范围 (-25… + 65 °C)，
E16224D
双通道监控器系列 E16224D 用于测量速度和比率，以满足高达 SIL2 的更高安全要求带有传感器监控和自检功能的监控器，带有真实性检查5位红色LED显示频率范围 0 Hz...50 kHz2 个信号输入，用于连接两个 A5S 系列传感器1 个模拟输出 0/4...20 mA1 个安全输出作为 DPST 继电器3 个通过继电器触点的报警输出PROFIBUS / RS232 数据接口在整个生命周期内免维护，从而最大限度地降低 TCO通用电源范围 20…265 Vuc符合 SIL2 / IEC 61508:2010
E16224D.U1：电源电压 18…40 Vuc
E16224D.U3：电源电压 20…265 Vuc
E16224D.U1-G：电源电压 18…40 Vuc，
E16224D.U3-G：电源电压 20…265 Vuc，
